Réacteur nucléaire : cœur, criticité k=1 et filières REP/REB expliqués
Un réacteur nucléaire n’est pas une centrale entière : c’est la partie où la chaleur est produite par la fission contrôlée d’atomes lourds. Cette chaleur sert ensuite à fabriquer de la vapeur, puis de l’électricité. Pour comprendre le sujet sans se perdre dans les acronymes, il faut distinguer trois niveaux : le cœur du réacteur, les circuits qui transportent l’énergie et la filière technologique choisie.
À quoi sert vraiment un réacteur nucléaire ?
Le rôle d’un réacteur nucléaire est de maintenir une réaction de fission en chaîne dans des conditions maîtrisées. Dans le cœur, des noyaux d’uranium se fragmentent sous l’effet de neutrons. Cette fission libère de l’énergie sous forme de chaleur et émet de nouveaux neutrons, capables à leur tour de provoquer d’autres fissions. Le principe est simple à énoncer, mais il repose sur un équilibre précis entre production d’énergie, absorption des neutrons et refroidissement.
Quiz : Fonctionnement d’un réacteur nucléaire
Dans une centrale électrique, le réacteur appartient à l’îlot nucléaire. On y trouve le cœur, la cuve, les dispositifs de contrôle et les circuits liés à la production de chaleur. L’îlot conventionnel rassemble, lui, les équipements qui transforment cette chaleur en électricité : vapeur, turbine, alternateur, condenseur et source froide. Cette séparation aide à comprendre pourquoi on parle d’une centrale nucléaire alors que le réacteur n’en est qu’une partie, même si c’est la plus technique.
La confusion vient souvent du langage courant. Une centrale peut comporter plusieurs réacteurs. La France compte par exemple 56 réacteurs en fonctionnement, répartis sur différents sites de production. Le mot “centrale” désigne donc l’ensemble du site, tandis que le réacteur désigne l’installation où la fission a lieu et où la chaleur est produite.
Les pièces essentielles : cœur, cuve, combustible et circuits
Le cœur, là où naît la chaleur
Le cœur du réacteur contient le combustible nucléaire, généralement sous forme d’assemblages. C’est dans cette zone que se produisent les fissions. Le cœur est placé dans une cuve robuste, conçue pour contenir le fluide caloporteur et maintenir les conditions physiques nécessaires au fonctionnement. Cette enveloppe n’a pas pour but de produire de l’énergie, mais de garder le système stable et maîtrisé.
Autour de ce cœur, plusieurs fonctions se complètent. Le combustible fournit les noyaux fissiles. Le modérateur, lorsqu’il est présent, ralentit les neutrons afin d’augmenter la probabilité de nouvelles fissions. Le fluide caloporteur transporte la chaleur produite vers un autre circuit ou directement vers la turbine selon la filière. Chaque élément a une mission précise, et l’ensemble doit fonctionner sans rupture de continuité.
Barres de commande et contrôle fin de la réaction
Les barres de commande, aussi appelées barres de contrôle, absorbent une partie des neutrons. En les insérant plus ou moins dans le cœur, les opérateurs ajustent la puissance du réacteur. Elles ne servent donc pas à “allumer” ou “éteindre” comme un interrupteur simple, mais à piloter finement l’équilibre neutronique. Le contrôle du réacteur repose sur cet ajustement permanent, avec des marges de sûreté prévues pour rester dans les limites de fonctionnement.
On peut aussi lire le réacteur comme un ensemble de barrières et de passages contrôlés. La séparation entre circuit primaire et circuit secondaire, les traversées de cuve, les gaines du combustible et les barrières de confinement n’ont pas vocation à produire de la chaleur. Elles organisent les échanges et limitent les mélanges indésirables. C’est cette architecture de séparation qui permet au réacteur de rester exploitable, et non un simple bloc compact sans interfaces.
Du circuit primaire à l’électricité

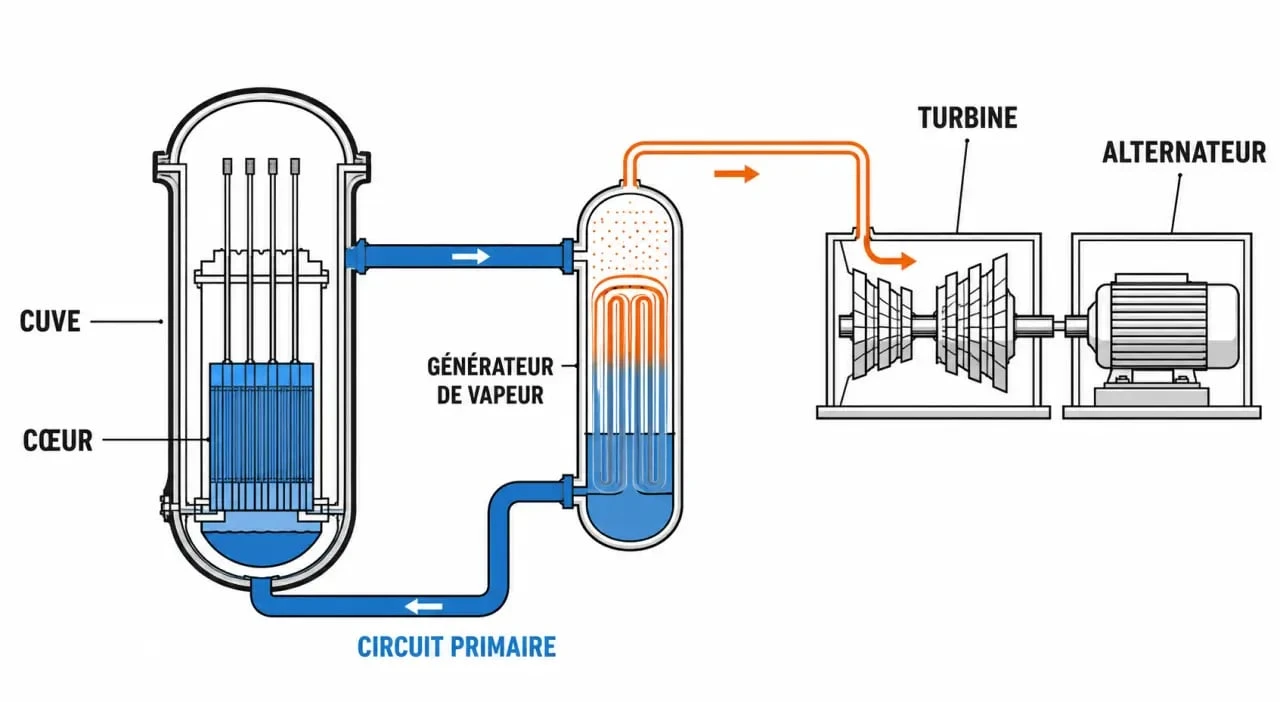

Dans un réacteur à eau pressurisée, le circuit primaire fermé fait circuler de l’eau sous forte pression dans le cœur. Cette eau récupère la chaleur sans bouillir grâce à une pression d’environ 155 atmosphères. Elle transmet ensuite cette chaleur au circuit secondaire dans un générateur de vapeur. Le principe évite de mélanger l’eau du cœur avec celle qui alimentera la turbine.
Dans le circuit secondaire, l’eau se transforme en vapeur, entraîne une turbine, puis un alternateur qui produit l’électricité. La vapeur est ensuite condensée grâce à une source froide : eau de mer, rivière ou air via un aérofrigérant. Cette séparation entre production de chaleur et production d’électricité est une clef de lecture utile, car elle explique le rôle de chaque circuit sans confondre les fonctions.
La fission en chaîne : pourquoi la criticité k=1 est centrale
La notion de criticité décrit l’équilibre de la réaction en chaîne. Elle est souvent exprimée par un coefficient de multiplication, noté k. Lorsque k=1, chaque génération de fissions provoque en moyenne une génération équivalente : la puissance reste stable. C’est l’état recherché en fonctionnement normal. Le réacteur produit alors une puissance constante, ni en hausse ni en baisse.
Si k>1, la réaction augmente : le réacteur est surcritique. Si k<1, elle diminue : le réacteur est sous-critique. Les écarts apparemment faibles peuvent devenir importants au fil des générations. Avec 100 fissions initiales et k=1,05, on atteint 13 150 fissions à la 100e génération. À l’inverse, avec k=0,95, la réaction décroît fortement et devient très faible vers la 90e génération. Ces ordres de grandeur montrent qu’un léger écart modifie vite le comportement global du cœur.
Le ralentissement des neutrons joue aussi un rôle majeur dans de nombreuses filières. Un neutron rapide peut se déplacer autour de 20 000 km/s. Dans un réacteur thermique, le modérateur le ralentit jusqu’à environ 2 km/s, ce qui rend certaines fissions plus probables. L’eau légère, l’eau lourde ou le graphite peuvent ainsi servir de modérateurs selon les technologies. Le choix du modérateur influence donc directement la façon dont la réaction est maintenue.
REP, REB, EPR, VVER : comparer les grandes filières
Les filières de réacteurs se distinguent par trois choix techniques : le combustible, le modérateur et le caloporteur. Les réacteurs à eau légère dominent largement le parc mondial. Les REP et REB utilisent tous deux de l’eau ordinaire, mais pas de la même manière. Cette différence suffit déjà à séparer des architectures de fonctionnement très distinctes.
| Filière | Principe | Point distinctif |
|---|---|---|
| REP / PWR | Réacteur à eau pressurisée | L’eau primaire reste liquide sous environ 155 atmosphères et chauffe un circuit secondaire |
| REB / BWR | Réacteur à eau bouillante | L’eau bout dans la cuve, sous environ 70 atmosphères, et la vapeur va vers la turbine |
| EPR | Réacteur à eau pressurisée de conception plus récente | Il appartient à la famille des REP, avec des exigences renforcées de conception et de sûreté |
| VVER | Version russe de réacteur à eau pressurisée | Technologie proche du principe PWR/REP, avec des choix de conception propres |
| Eau lourde | Utilise l’eau lourde comme modérateur | Permet l’emploi de certains combustibles moins enrichis selon les conceptions |
| Neutrons rapides | Fonctionne sans ralentir fortement les neutrons | Peut valoriser l’uranium 238 et produire du plutonium 239 |
| Graphite-gaz | Graphite comme modérateur, CO2 ou hélium comme caloporteur | Filière historiquement importante, aujourd’hui moins dominante |
À fin septembre 2023, les réacteurs à eau pressurisée représentaient 73% des réacteurs dans le monde. Plus largement, les réacteurs à eau légère constituent environ 80% du parc nucléaire en fonctionnement dans le monde. Cette domination tient à un retour d’expérience industriel important et à une architecture bien maîtrisée sur le plan du combustible, du refroidissement et de l’exploitation.
Le sigle EPR prête souvent à confusion : il ne désigne pas une filière totalement séparée, mais un modèle de réacteur appartenant à la famille des réacteurs à eau pressurisée. De même, PWR est l’acronyme anglais de Pressurized Water Reactor, tandis que REP est son équivalent français. Le vocabulaire change, mais le principe de base reste le même.
Cycle du combustible et sûreté : ce que la filière change
Un réacteur nucléaire ne se comprend pas seulement pendant son fonctionnement. Il s’inscrit dans un cycle du combustible nucléaire : extraction de l’uranium, transformation, enrichissement éventuel, fabrication du combustible, irradiation en réacteur, puis gestion du combustible usé. Le choix de la filière influence chacune de ces étapes. Il agit sur les matières employées, sur leur traitement et sur les conditions d’exploitation.
L’uranium naturel contient majoritairement de l’uranium 238, à hauteur de 99,28%. Certaines filières utilisent surtout l’uranium fissile enrichi, tandis que les réacteurs à neutrons rapides peuvent contribuer à mieux valoriser l’uranium 238 et à produire du plutonium 239. Ces choix techniques ont des conséquences sur l’approvisionnement, les matières recyclables, les déchets et les stratégies industrielles. La filière retenue a donc un effet concret sur l’ensemble de la chaîne combustible.
La sûreté repose sur une idée simple mais exigeante : maintenir la réaction, le refroidissement et le confinement dans des domaines prévus. Les barres de commande, les circuits de refroidissement, les barrières physiques autour du combustible et les procédures d’exploitation répondent à cet objectif. Des organismes comme l’ASNR, l’IRSN ou l’AIEA publient des ressources de référence pour approfondir ces questions avec un niveau technique plus élevé.
Retenir l’essentiel suffit déjà à clarifier le sujet : le réacteur produit de la chaleur par fission, les circuits transfèrent cette chaleur, l’îlot conventionnel la convertit en électricité, et la filière choisie détermine la manière de modérer, refroidir et exploiter le combustible.
