Unité du champ magnétique : pourquoi différencier le Tesla de l’Ampère par mètre ?
Dans le domaine de la physique électromagnétique, la confusion entre les unités de mesure du champ magnétique est fréquente. Si le tesla est l’unité la plus connue du grand public, notamment en raison de son usage en imagerie médicale, elle désigne techniquement l’induction magnétique. Pour mesurer précisément ces phénomènes, il est nécessaire de distinguer deux grandeurs physiques distinctes : le champ magnétique, noté H, et l’induction magnétique, notée B.
Quelle est l’unité du champ magnétique ?
Le champ magnétique, désigné par le vecteur H, s’exprime dans le Système International d’unités en ampères par mètre (A/m). Cette grandeur mesure la contribution des courants électriques extérieurs à la création d’un champ. Elle est indépendante des propriétés magnétiques du milieu dans lequel elle se propage.
Testez vos connaissances sur le champ magnétique
À l’inverse, l’induction magnétique, notée B, représente le champ magnétique total présent en un point donné, incluant l’effet du matériau traversé. Son unité officielle est le tesla (T). Dans le vide, ces deux grandeurs sont reliées par la perméabilité du vide, notée µ0. Ainsi, dans l’air ou dans le vide, une valeur de 1 A/m correspond à une induction d’environ 1,25 µT (microtesla).

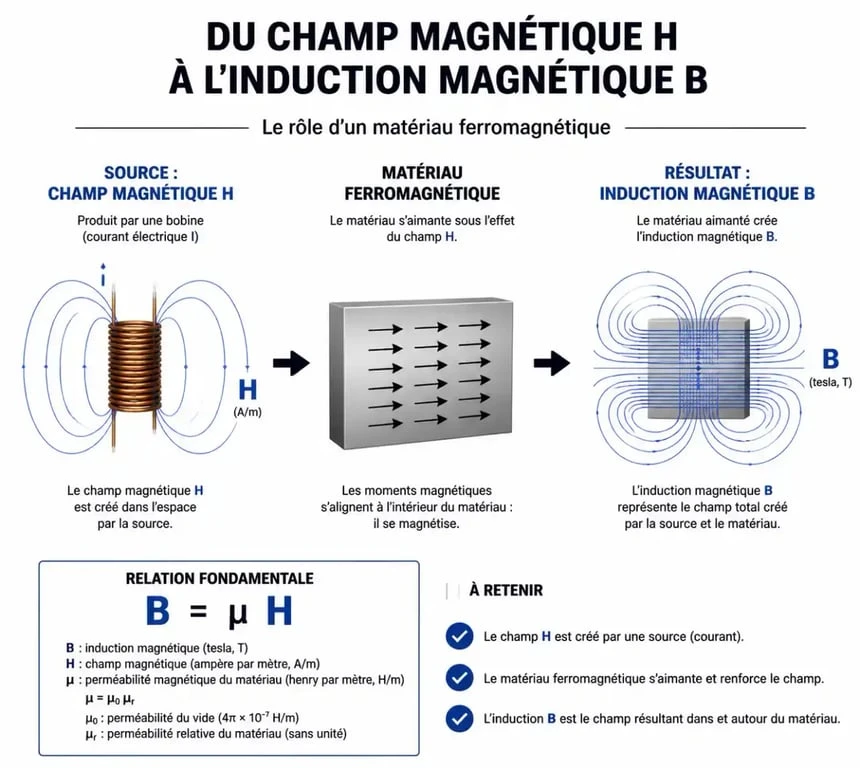

Champ H et induction B : comprendre la distinction
La distinction entre H et B est fondamentale pour les ingénieurs et les physiciens. Le champ H représente la « cause » liée au courant électrique circulant dans un conducteur. Le champ B constitue le « résultat » final, qui intègre la réaction du milieu environnant.
Lorsqu’un matériau ferromagnétique est placé dans un champ H, il s’aimante et génère son propre champ interne. Ce dernier s’ajoute au champ initial pour produire une induction B plus intense. Ce phénomène permet de concentrer les lignes de champ dans les transformateurs ou les moteurs électriques. Dans ces systèmes, le choix de l’unité dépend de l’étape de conception : le champ H sert à calculer l’excitation nécessaire, tandis que le tesla permet de vérifier la saturation magnétique du noyau.
Le rôle des matériaux dans l’interaction magnétique
Le comportement d’un matériau face à un champ externe influence la conception des systèmes électromagnétiques. Au-delà de la distinction entre H et B, il faut considérer la perméabilité relative du milieu. Un matériau ne subit pas simplement le champ ; il le module, le canalise ou le bloque. Cette capacité à influencer la densité des lignes de flux magnétique permet de transformer une énergie électrique en travail mécanique ou en signal médical. L’unité utilisée n’est alors que la traduction mathématique d’une réalité physique où le milieu devient un acteur actif.
Tableau récapitulatif des unités et grandeurs
Pour clarifier les relations entre ces différentes mesures, voici un récapitulatif des grandeurs couramment rencontrées en physique et en ingénierie :
| Grandeur | Symbole | Unité SI | Usage principal |
|---|---|---|---|
| Champ magnétique | H | A/m | Calcul des sources de courant |
| Induction magnétique | B | Tesla (T) | Mesure du champ total / flux |
| Flux magnétique | Φ | Weber (Wb) | Calcul des tensions induites |
Applications concrètes : de l’électrotechnique à l’IRM
L’usage du tesla est devenu prédominant grâce au développement technologique. En imagerie par résonance magnétique (IRM), le champ magnétique statique est mesuré en teslas. Un appareil d’IRM standard fonctionne généralement entre 1,5 T et 3 T. Ici, l’unité mesure la force du champ nécessaire pour aligner les moments magnétiques des noyaux d’hydrogène dans le corps humain, permettant ainsi d’obtenir une image précise par le biais de la précession nucléaire.
Dans l’industrie, ces unités caractérisent les champs magnétiques variables, comme ceux générés par les lignes à haute tension ou les appareils électriques, qui oscillent généralement à une fréquence de 50 Hz ou 60 Hz. Contrairement aux champs statiques, ces champs variables induisent des courants électriques dans les milieux conducteurs, un phénomène régi par les équations de Maxwell, formulées en 1864, qui lient étroitement électricité et magnétisme.
Pourquoi la confusion persiste-t-elle ?
La confusion entre ampère par mètre et tesla provient du fait que, dans de nombreux environnements naturels comme l’air, les deux unités sont proportionnelles. Si vous mesurez un champ avec un capteur de flux, il affiche une valeur en teslas ou sous-multiples (µT). Si vous calculez le champ créé par une bobine, vous utilisez des ampères par mètre.
Il faut retenir que le tesla est une unité de grande intensité : 1 tesla est un champ magnétique puissant, suffisant pour soulever des objets métalliques lourds. La plupart des champs magnétiques rencontrés dans la vie quotidienne se mesurent en microteslas (µT). Le tesla décrit le résultat final (l’induction), tandis que l’ampère par mètre décrit l’excitation d’origine (le champ).
