Chaîne d’énergie : comprendre chaque bloc pour diagnostiquer, optimiser et expliquer les systèmes techniques
La chaîne d’énergie structure le fonctionnement des objets techniques, qu’il s’agisse d’une perceuse, d’un vélo électrique ou d’un tramway. Comprendre comment l’énergie circule et se transforme permet d’identifier le rôle de chaque composant et d’optimiser leur utilisation. Ce concept, enseigné dès le collège et utilisé en industrie, repose sur des étapes précises et des exemples concrets qui facilitent l’analyse des systèmes.
Définition et principe de la chaîne d’énergie
La chaîne d’énergie regroupe l’ensemble des transformations et des trajets que l’énergie suit, depuis sa source initiale jusqu’à sa mise en œuvre sous forme utile dans un objet technique. Elle se compose de plusieurs blocs fonctionnels : alimenter, distribuer, convertir, transmettre. Chacun assure une fonction spécifique et s’intègre dans un parcours logique, souvent représenté par un diagramme de flux. L’énergie subit alors des modifications nécessaires pour répondre à la fonction de l’appareil.

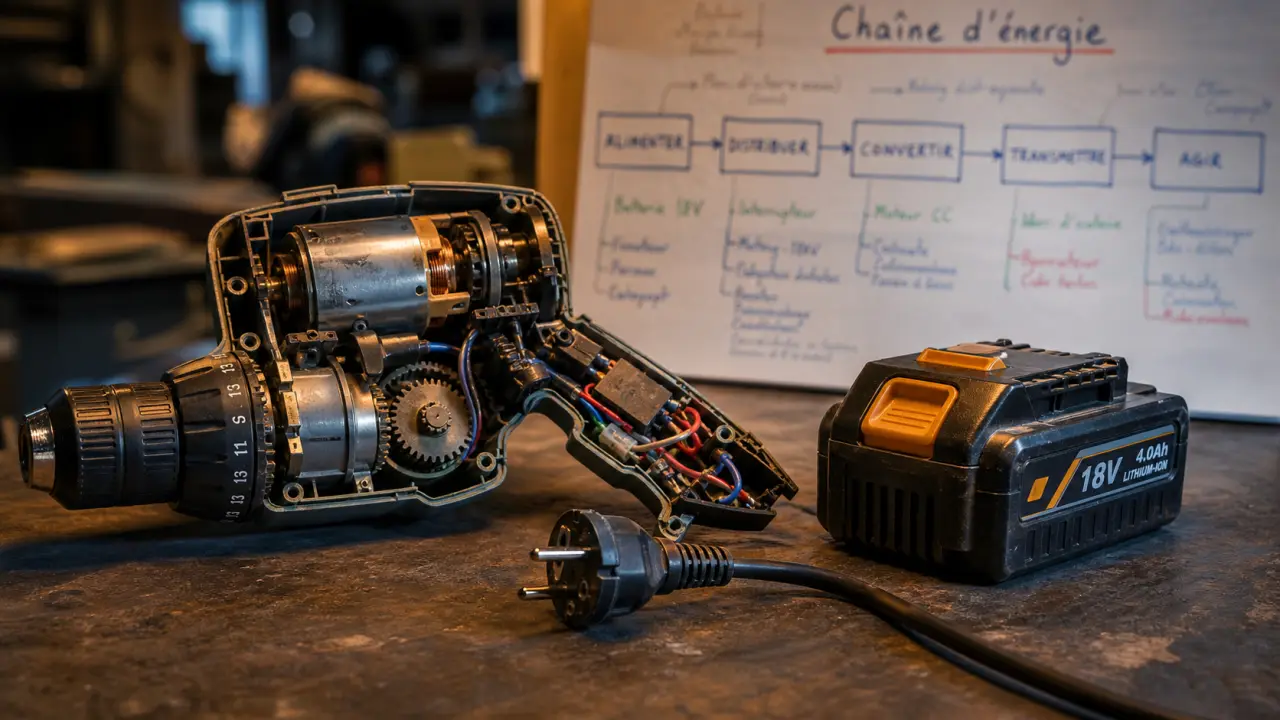

Par exemple, dans une perceuse électrique, l’énergie électrique de la prise est acheminée, transformée en énergie mécanique par le moteur, puis transmise jusqu’au foret pour percer le matériau. Chaque étape fait partie de la chaîne d’énergie.
Les étapes clés de la chaîne d’énergie et leurs blocs fonctionnels
Alimenter : la source d’énergie
Le bloc « alimenter » fournit l’énergie nécessaire au système. Les sources sont variées : électricité du réseau, pile, essence, énergie solaire. Sans apport initial, aucune transformation ni utilisation n’est possible.
Distribuer : guider l’énergie
Le bloc « distribuer » achemine l’énergie de la source vers le composant qui la transformera. Les fils électriques dans une lampe ou les conduites de carburant dans une voiture assurent cette distribution. Ces éléments garantissent que l’énergie arrive au bon endroit, de façon sécurisée et adaptée.
Convertir : transformer l’énergie
Convertir, c’est changer la forme de l’énergie pour qu’elle soit exploitable par l’appareil. Un moteur électrique transforme l’énergie électrique en énergie mécanique, une ampoule convertit l’électricité en lumière et en chaleur. Cette étape conditionne la fonction première de l’objet technique.
Dans certains systèmes, le convertisseur sert aussi de relais entre différentes formes d’énergie. Par exemple, sur une chaîne de montage automatisée, un vérin pneumatique convertit l’énergie de l’air comprimé en mouvement linéaire, reliant l’alimentation générale du réseau d’air au poste de travail. Cette notion de relais énergétique optimise le flux, limite les pertes et assure une meilleure synchronisation entre les parties du système technique.
Transmettre : acheminer l’énergie transformée
Le bloc « transmettre » véhicule l’énergie convertie jusqu’au point d’action. Dans une perceuse, les engrenages transmettent le mouvement du moteur à la mèche. Cette transmission peut se faire par des éléments mécaniques (arbres, courroies, chaînes) ou par d’autres moyens adaptés au type d’énergie (courants, fluides).
| Bloc fonctionnel | Rôle | Exemple concret |
|---|---|---|
| Alimenter | Fournir l’énergie nécessaire | Batterie d’un vélo électrique |
| Distribuer | Acheminer l’énergie | Câbles électriques d’une perceuse |
| Convertir | Transformer l’énergie | Moteur électrique |
| Transmettre | Transporter l’énergie transformée | Engrenages ou chaîne de vélo |
Les différentes formes d’énergie dans la chaîne
Selon l’objet technique et son contexte d’utilisation, plusieurs formes d’énergie peuvent entrer en jeu :
- Énergie électrique : utilisée dans les objets domestiques (lampes, ordinateurs, robots ménagers).
- Énergie mécanique : présente dans les mouvements et transmissions (vélo, engrenages, moteurs thermiques).
- Énergie chimique : stockée dans les carburants (essence, gaz, piles, batteries).
- Énergie solaire : captée par les panneaux photovoltaïques pour alimenter des installations autonomes.
- Énergie hydraulique : exploitée dans les barrages, centrales ou moulins.
- Énergie thermique : utilisée dans les moteurs à combustion, radiateurs, chaudières.
- Énergie pneumatique : air comprimé pour actionner des vérins ou outils spécifiques.
- Énergie géothermique : chaleur du sous-sol transformée pour le chauffage ou la production d’électricité.
La diversité des énergies disponibles offre une flexibilité importante dans la conception des systèmes techniques. Le choix dépend de la fonction recherchée, des contraintes (poids, encombrement, autonomie) et des enjeux environnementaux.
Différence entre chaîne d’énergie et chaîne d’information
La chaîne d’énergie se distingue de la chaîne d’information, même si les deux sont souvent complémentaires dans un système automatique. La chaîne d’énergie gère le flux et la transformation de l’énergie, alors que la chaîne d’information traite la réception, le traitement et la transmission des données ou des ordres nécessaires au pilotage du système.
Par exemple, dans un portail motorisé, la chaîne d’information commence avec la détection d’un signal (télécommande), traite l’ordre d’ouverture via un circuit électronique, puis commande la chaîne d’énergie qui va alimenter et actionner le moteur. Les deux chaînes fonctionnent en parallèle mais avec des fonctions distinctes : l’une s’occupe de la matière (l’énergie), l’autre du cerveau (l’information).
| Chaîne d’énergie | Chaîne d’information |
|---|---|
| Flux d’énergie, transformations physiques | Traitement et transmission de signaux ou d’ordres |
| Moteur, transmission, alimentation | Capteurs, circuits de commande, automate |
| Production de mouvement, de lumière, de chaleur | Décision, contrôle, régulation |
Applications concrètes et exemples du quotidien
Lampe de poche
Dans une lampe de poche, la chaîne d’énergie commence par la pile (alimenter), qui fournit l’électricité via des fils (distribuer). L’ampoule (convertir) transforme l’électricité en lumière, puis cette lumière est dirigée vers l’extérieur (transmettre).
Vélo électrique
Le vélo électrique illustre parfaitement ces étapes : la batterie alimente, le contrôleur distribue, le moteur convertit l’électricité en énergie mécanique, et la transmission (chaîne, engrenages) transmet cette énergie jusqu’à la roue.
Tramway urbain
Dans un tramway, l’énergie est fournie par la caténaire (alimenter), acheminée aux moteurs via des câbles (distribuer), les moteurs électriques convertissent l’énergie, et les bogies transmettent le mouvement aux roues. Chaque étape doit être surveillée pour optimiser le rendement et limiter les pertes.
L’intérêt d’analyser la chaîne d’énergie
Savoir identifier chaque bloc de la chaîne d’énergie est utile pour diagnostiquer une panne, comprendre la consommation d’un appareil ou optimiser son usage. Cette analyse permet aussi d’expliquer simplement à autrui pourquoi une panne peut se situer à différents niveaux : alimentation, distribution, conversion ou transmission.
